概述：
HCDG-8000型微機控製熒光久久夜色AV，專用於2噸以內大型閥體、閥蓋、閥杆零部件表麵及近表麵裂紋缺陷無損檢測的熒光久久夜色AV。
HCDG-8000型微機控製熒光久久夜色AV的設計、生產製造嚴格按照中華人民共和國久久夜色AV《GB/T 15822.3-2005無損檢測磁粉檢測第3部分：設備標準》、機械工業部行業久久夜色AV《JB/T8290-2011》標準執行。
可滿足長度小於1050mm；直徑小於650mm閥體及其相配套鐵磁性零件的熒光磁粉無損檢測。
設備特點：

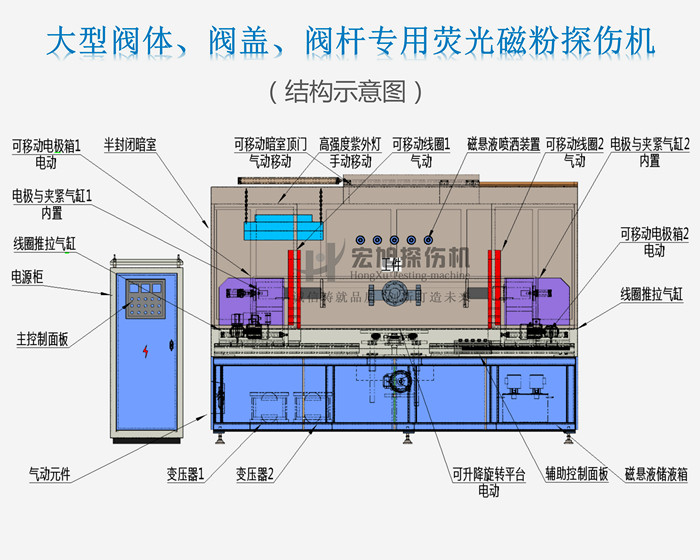

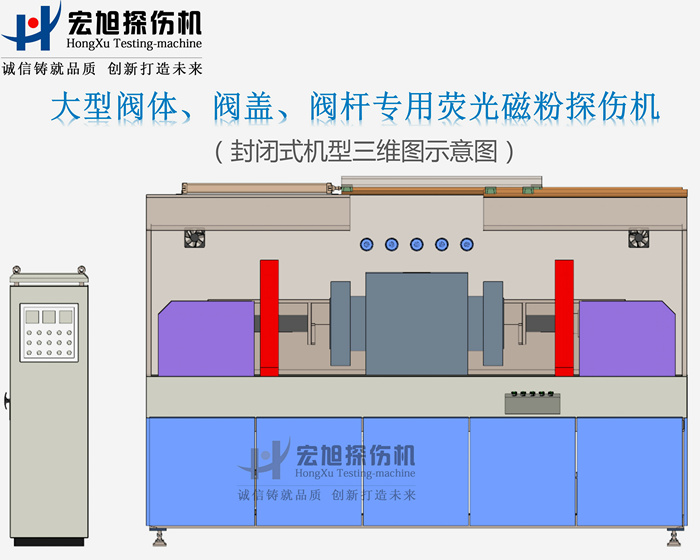

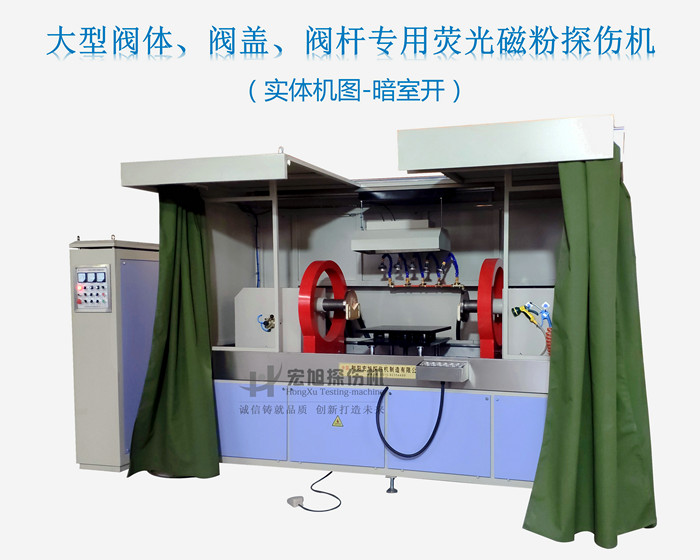

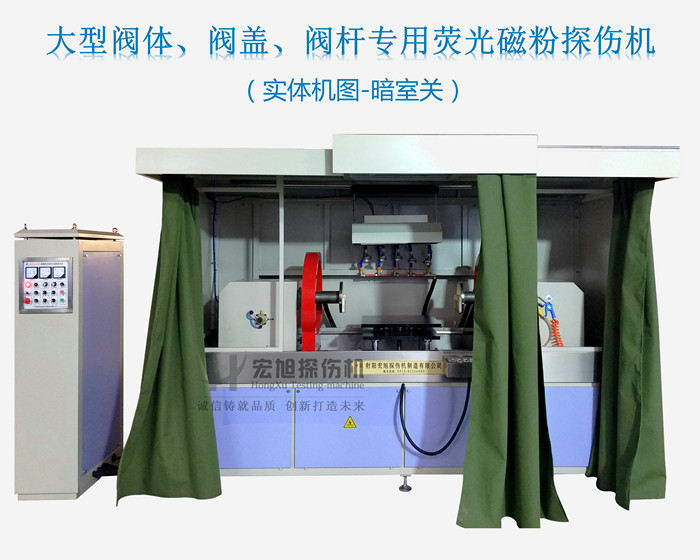

1、整機采用機電分開頂部滑動開合半封閉暗室結構，暗室頂部配裝滑軸通過氣缸控製開合，方便大型工件的吊裝上下料；
2、設備配套可承載不超過2噸的托架平台，裝有蝸輪電動升降機，通過電機電動升降。可左右360度旋轉，帶90度定位功能。
3、設備采用兩邊可電動移動電極箱，中間固定托架的結構，適合閥體的檢測需要。
4、設備設計有兩隻可移動線圈，在最大極間距時，可通過控製氣缸單隻或兩隻線圈同時伸出，達到對長工件一次性磁化檢測軸類件全部裂紋缺陷的目的。
注：當移動電極箱後，線圈氣動功能會失效。僅會隨著電極箱的移動而移動。

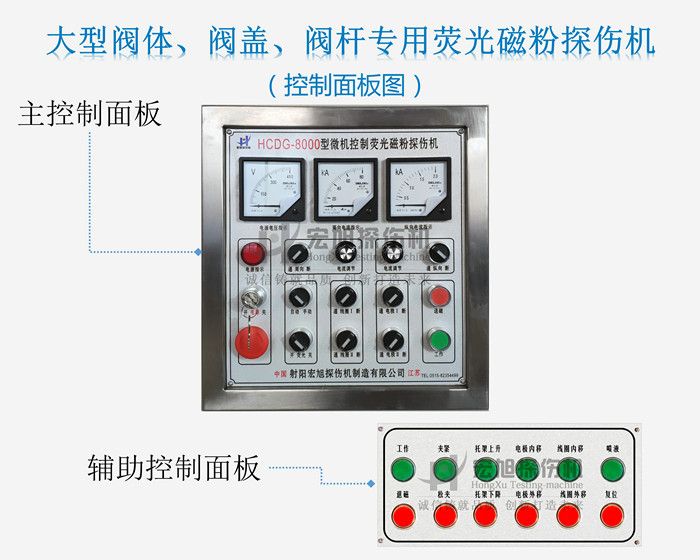

5、機電分開結構，主控製麵板外在磁化位配裝輔助控製麵板及腳踏開關，方便操作。
檢測原理：
檢測閥杆、閥蓋，或其它類似軸棒零件，采用直接通電法及線圈感應法進行一冷飲性複合磁化，可檢測閥杆表麵及近表麵全部裂紋缺陷。
檢測中心帶孔的閥體或其它相似零件采用中心導體法，配套磁化芯棒從零件內孔中穿過，用以實現中心導體法檢測。
檢測步驟：
閥杆、閥蓋（直接通電法）
上料 — 夾緊（長工件磁化線圈伸出） — 噴液磁化 — 熒光燈下人工觀察磁痕顯示 — 退磁下料
閥體（中心導體法）
上料 — 穿棒、夾緊（長工件磁化線圈伸出）— 噴液磁化 — 熒光燈下人工觀察磁痕顯示 — 退磁下料
|
