脈衝式熒光久久夜色AV結構說明
時間：2020-05-09 發布人：夜色网址最新探傷機來源：www.tsytsj.com
設備成套性
|
序號 |
名稱 |
數量 |
|
1 |
HCJH-Ⅱ型設備主體 |
一套 |
|
2 |
HCJH-Ⅱ型功能控製係統 |
一套 |
|
3 |
脈衝磁化係統 |
一套 |
|
4 |
脈衝磁化器 |
一套 |
|
5 |
輸送平台 |
一套 |
|
6 |
氣動升降裝置 |
一套 |
|
7 |
磁懸液集液及回收裝置 |
一套 |
|
8 |
暗室組件(半封閉) |
一套 |
|
9 |
UV365/LED紫外線探傷燈 |
一台 |
|
10 |
附件（見附件表） |
一套 |

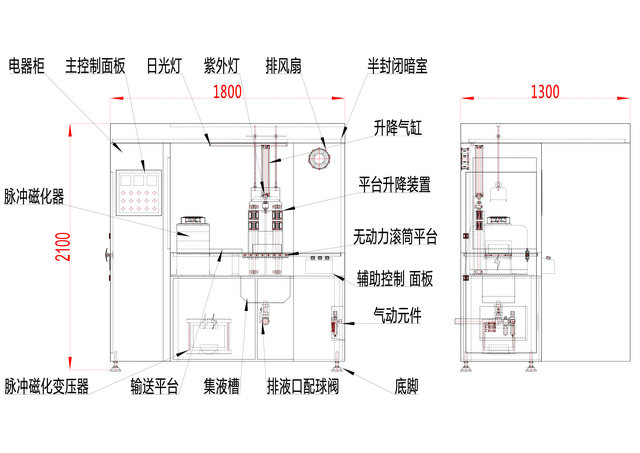

HCJH-Ⅱ型熒光久久夜色AV機械主體，框架均采用優質型鋼材料焊接而成，鋼性好，結構牢固，不變形。設備的機械床身采用臥式機電分開半封閉暗室結構，磁化機構以脈衝磁化器為主體，配裝輸送平台、氣動升降浸液裝置、觀察置物平台等，均安裝在磁懸液集液浸液槽中部。
1、脈衝磁化器采用環氧樹脂密封而成，保證磁化時匝間不碰傷，簡單穩定。無異常發熱、冒煙等現象。固定在設備左手邊。
2、脈衝磁化器與升降浸液平台之間配裝采用不鏽鋼製作的輸送平台，表麵光滑，便於手動推送料盒在兩者之間的移位。
3、氣動升降浸液裝置由氣缸、導向軸、不鏽鋼無動力滾筒平台組成，可將磁化後的工件氣動降至儲液槽內進行浸液並自動升起。無動滾筒方便料盒移位的同時，可避免浸液後帶出多餘的磁懸液。浸液時間由PLC小型可編程控製器控製。
4、觀察置物平台，采用不導磁材料製作，置於工作位前方與右手邊，該平台與輸送平台同高，既將升降裝置與線圈之間的漏空間封起，防止小型零件的跌落的同時，便於操作者對磁化後工件的觀察及放置。
5、磁懸液集液浸液槽，由不導磁材料製作，集成磁懸液儲液箱，固定在設備中部，用於磁懸液的儲液及集液。儲液箱容量約25升，可滿足整盒工件浸泡的需要。儲液箱配裝增壓泵，工作時通過增壓泵來鼓動攪拌磁懸液使沉澱在箱底的磁粉彌散在載液中，便於浸液法的實施。
儲液箱底部配裝球閥及引流管，方便定期清洗儲液箱。
6、磁化位采用半封閉鈑金結構封裝，內置紫外光照度大於4000μw/cm²高強度LED紫外線探傷燈確保檢測靈敏度。
7、配裝高度調節底腳用於整機的水平高度調整。
8、電器櫃獨立側裝，配門上裝有主控製麵板，便於檢修，另在磁化位配裝輔助控製麵板，方便操作。
|
